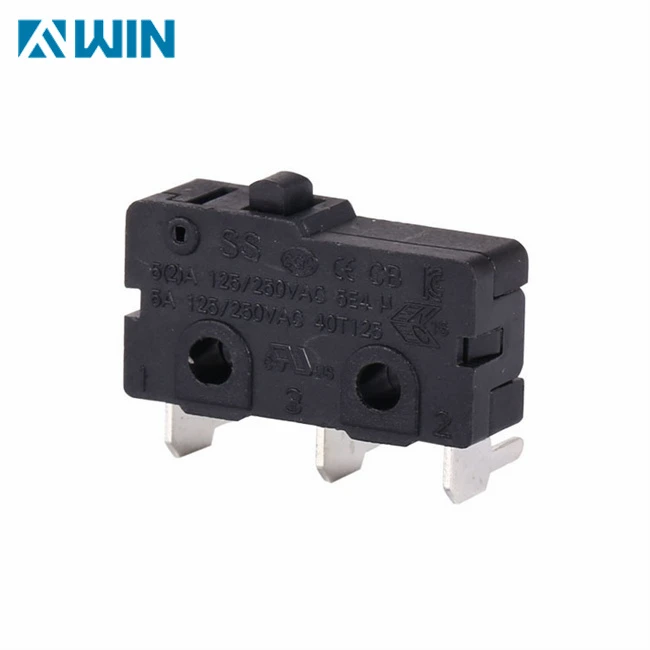

Μικροδιακόπτης τερματικού PCB SPDT

Ένας τερματικός μικροδιακόπτης PCB SPDT (Single Pole Double Throw) με επαφές NO (Normally Open) και NC (Normally Closed) και 3 pins είναι ένας συγκεκριμένος τύπος διακόπτη snap-action που έχει σχεδιαστεί για απευθείας τοποθέτηση σε πλακέτες τυπωμένου κυκλώματος (PCB). Αυτή η διαμόρφωση περιλαμβάνει τρεις ακροδέκτες για συγκόλληση στο PCB, παρέχοντας ηλεκτρικές συνδέσεις για το διακόπτη. Ακολουθεί μια λεπτομερής ανάλυση των δυνατοτήτων και των εφαρμογών του:

Βασικά χαρακτηριστικά και σχεδιασμός:

Διαμόρφωση SPDT:

Το SPDT υποδεικνύει ότι ο διακόπτης έχει έναν μόνο ακροδέκτη εισόδου (Κοινό) και μπορεί να συνδεθεί σε δύο διαφορετικούς ακροδέκτες εξόδου (Κανονικά ανοιχτό και Κανονικά κλειστό). Αυτό επιτρέπει στον διακόπτη να ελέγχει δύο ξεχωριστά κυκλώματα ή διαδρομές σήματος.

Τοποθέτηση τερματικού PCB:

Σχεδιασμένοι για άμεση ενσωμάτωση σε PCB, οι ακροδέκτες του διακόπτη διευκολύνουν την εύκολη συγκόλληση στην πλακέτα κυκλώματος. Αυτή η μέθοδος ολοκλήρωσης απλοποιεί τις διαδικασίες συναρμολόγησης και ενισχύει την απόδοση χώρου σε ηλεκτρονικές συσκευές και εξοπλισμό.

Επαφές NO και NC:

Ο διακόπτης παρέχει και τις δύο επαφές κανονικά ανοιχτές (NO) και κανονικά κλειστές (NC). Όταν ο διακόπτης βρίσκεται στην προεπιλεγμένη του κατάσταση (δεν ενεργοποιείται), η επαφή NC είναι κλειστή, επιτρέποντας στο ρεύμα να ρέει μέσω αυτής της διαδρομής. Όταν ενεργοποιηθεί ο διακόπτης, η επαφή NC ανοίγει και η επαφή NO κλείνει, αλλάζοντας την ηλεκτρική κατάσταση.

Μηχανισμός Snap-Action:

Χρησιμοποιεί μηχανισμό snap-action για γρήγορη και αξιόπιστη εναλλαγή. Αυτός ο μηχανισμός διασφαλίζει ότι ο διακόπτης αλλάζει γρήγορα κατάσταση με ελάχιστη δύναμη ενεργοποίησης, παρέχοντας απτική ανάδραση και ακουστικά κλικ για επιβεβαίωση της λειτουργίας.

Ο ακροδιακόπτης SPDT PCB με επαφές NO και NC και 3 ακίδες είναι ένα ευέλικτο εξάρτημα που χρησιμοποιείται σε ένα ευρύ φάσμα ηλεκτρονικών εφαρμογών όπου οι ακριβείς και αξιόπιστες δυνατότητες μεταγωγής είναι απαραίτητες. Η ενσωμάτωσή του σε PCB απλοποιεί τη συναρμολόγηση, βελτιώνει την απόδοση του χώρου και εξασφαλίζει στιβαρή απόδοση σε βιομηχανικούς αυτοματισμούς, ηλεκτρονικά είδη ευρείας κατανάλωσης, συστήματα αυτοκινήτου και οικιακές συσκευές. Παρέχοντας αξιόπιστη εναλλαγή μεταξύ πολλαπλών ηλεκτρικών κυκλωμάτων, αυτοί οι διακόπτες συμβάλλουν στη λειτουργικότητα και την ασφάλεια των ηλεκτρονικών συσκευών σε διάφορες βιομηχανίες.
